錦州某大廈發生墻體脫落 外墻保溫到底該如何選擇?
8月3日,在錦州中央大街與宜昌街交界處的茂業大廈東側巖棉保溫層脫落,致多輛汽車被砸,電纜也被砸壞,幸好沒有人員傷亡。據了解,錦州茂業大廈項目是凌河區的重點工程,總投資額5億元,占地約6974平方米,建筑面積9.2萬平方米,是該地中心區的地標式建筑,還沒有全部投入使用。

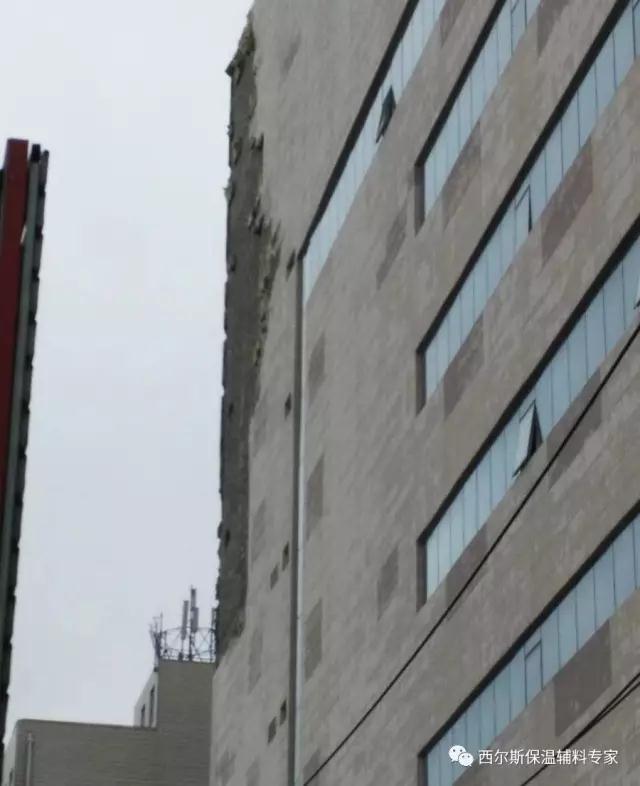

圖一、錦州M大廈外墻巖棉大面積脫落
九級風必然會把保溫層吹掉嗎?實際上錦州市還有很多高層建筑采用巖棉做的保溫,如遼寧工業大學、錦州醫學院、中融國際、銀座等,顯然在風中巋然不動。
但是茂業大廈的保溫板為何掉落?這實際上涉及巖棉外保溫的一個基本原則,就是在計算抗風吸力承載力時,巖棉板系統全部應由錨栓承擔;而巖棉帶系統由自身的內聚力或?qū)娱g粘接力承擔。

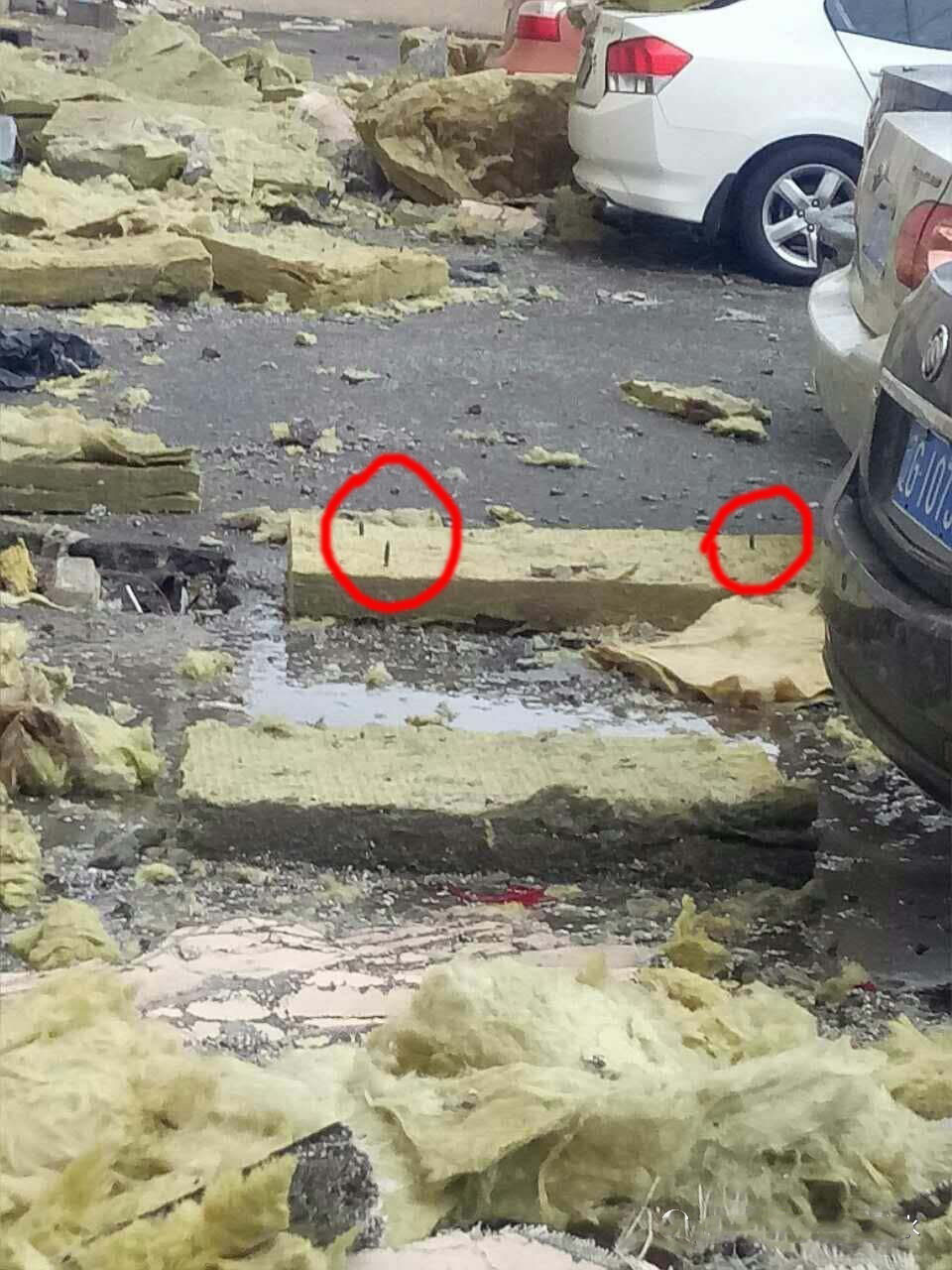

圖二、錨栓釘芯被從墻上薅下來
圖三、錨釘?shù)馁|(zhì)量不敢恭維

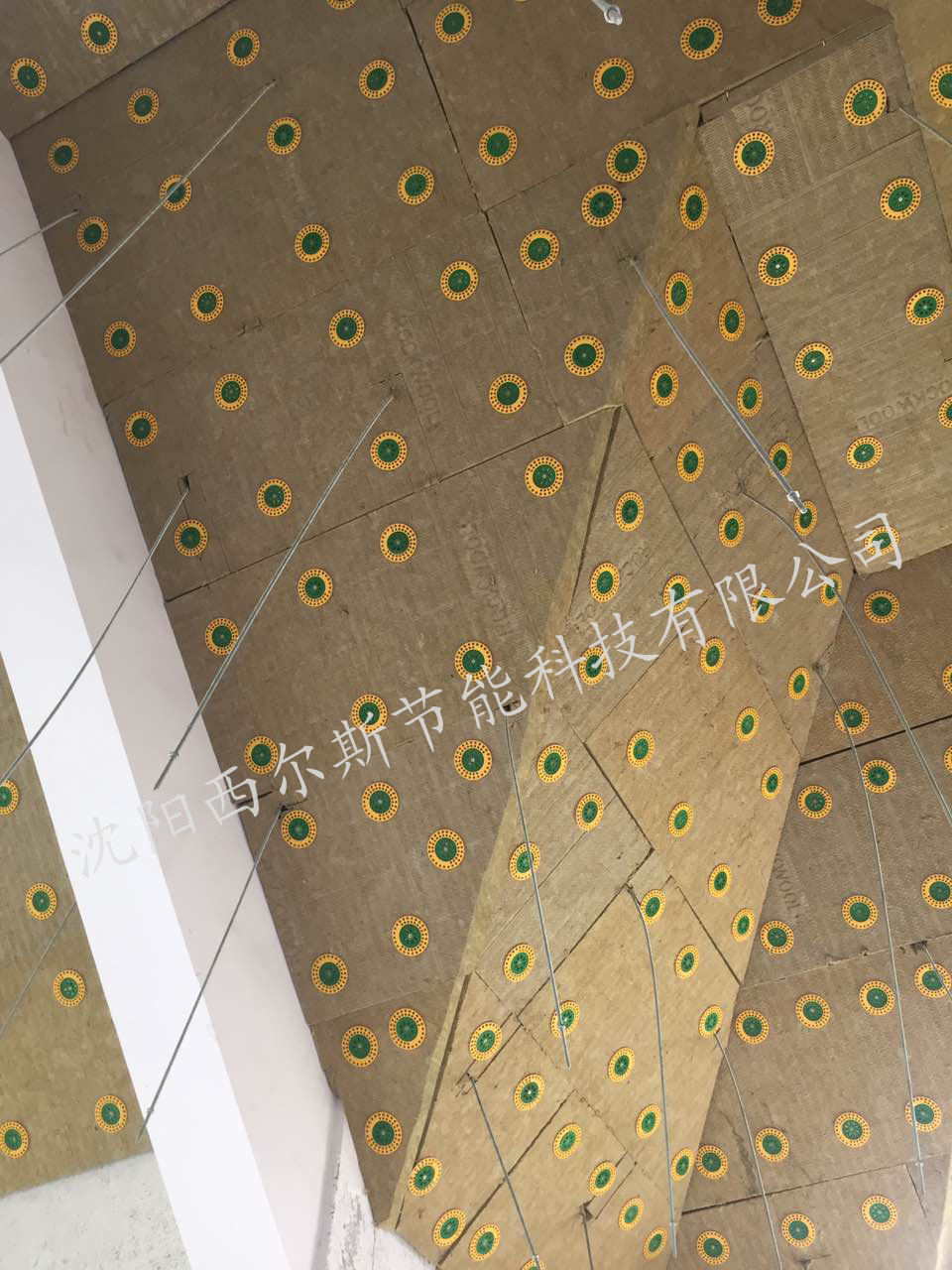

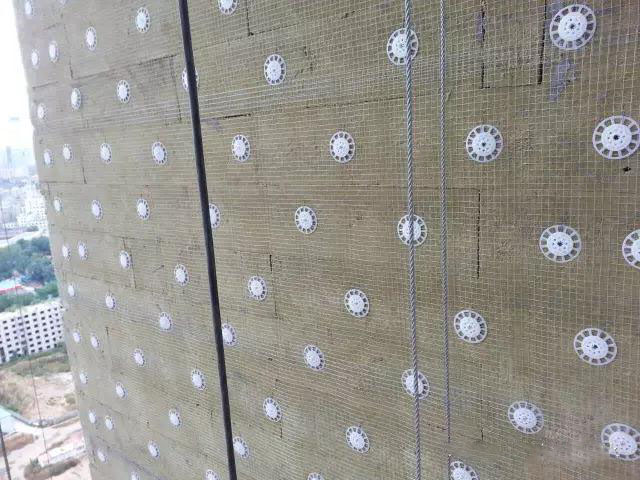

圖四、沈陽雅賓利花園二期采用的140mm錨盤,往往細節決定成敗
遼寧省《巖棉薄抹灰外墻外保溫技術規程(DB/T2206-2013)》第5.2.4也規定: 巖棉與墻體連接應以錨固與粘結結合的方式,巖棉板以錨固為主。
很多人以為巖棉板施工如同苯板一樣,胡亂打些膠點粘到墻上即可。實則不然,因為巖棉板的自身垂直于表面的抗拉強度較低,遼寧省地標規定,按照抗拉拔強度來分,巖棉板有TR15和TR10兩檔。而堂堂行業標準JGT 483-2015 《巖棉薄抹灰外墻外保溫系統材料》中仍保留TR7.5一檔。如此有限的抗拉拔能力,就需要機械錨固,將其牢牢釘在墻上。
那么機械錨固靠譜嗎?我們還以這棟建筑為例,它的高度大約20來米,我們?nèi)€整數30米。九級風的風壓為0.37KPa,但實際上設計師在設計的時候都是按照50年一遇的風壓計算,既0.60KN/㎡,于是有下面的計算書:
1 風荷載計算時的相關參數
序號 |
基本信息 |
相關參數 |
1 |
項目所在地 |
錦州 |
2 |
地面粗糙度 |
C類(指有密集建筑群的城市市區) |
3 |
工程設計年限 |
50年 |
4 |
基本風壓 |
0.60KN/㎡(50年一遇) |
5 |
保溫層高度 |
計算時取:30m |
2 水平風荷載標準值計算
2.1 計算的基本原則
2.1.1 應根據現行國家標準《建筑結構荷載規范》GB50009-2012對圍護結構的要求,對巖棉外保溫系統進行抗風吸力驗算;
2.1.2以機械固定為主的巖棉板外保溫系統的抗風吸力承載力應全部由錨栓承擔(遼寧省《巖棉薄抹灰外墻外保溫技術規程》);
2.1.3 由于保溫板質量較輕,計算荷載時只考慮負風壓產生的拉拔力。
2.2 水平風荷載標準值計算時的各取值
2.2.1 基本風壓Wo:按《建筑結構荷載規范》GB50009-2012附表E.5(P111)中作用在保溫層上的風荷載標準值取值為:Wo=0.60KN/㎡;
2.2.2 風壓高度變化系數μz:,按《建筑結構荷載規范》GB50009-2012表8.2.1(P31)的規定,其取值:
30米高度 μz(30) =0.88;
2.2.3 風荷載體型系數μs:,按遼寧省《巖棉薄抹灰外墻外保溫技術規程》中附錄B規定“垂直體系外表面風荷載局部體型系數可按±1.5采用”,取±1.5。
2.2.4 風振系數βgz:,按《建筑結構荷載規范》GB50009-2012中表8.6.1中“C類地面粗糙度”的規定,其取值為:
30米高度 βgz(30)=1.90;
2.3 水平風荷載標準值Wk的計算
2.2.1 Wk(30m) =βgz*μs*μz* Wo=1.90x1.5x0.88x0.60=1.50KN/㎡
3 水平風荷載設計值
3.1 風荷載分項系數的取值
由于保溫系統屬于是建筑外維護結構,因此參照相關的幕墻規范風荷載分項系數取值為:rw=1.4。
3.2 水平風荷載設計值W的計算
3.2.1 W(30m) = rw*Wk=1.4x1.50=2.10KN/㎡
也就是說,錨栓需要抵抗2.10KN/㎡的拉拔力。
4 錨栓數量的計算
對于錨栓,遼寧省《巖棉薄抹灰外墻外保溫技術規程(DB/T2206-2013)》規定:
錨栓抗拉承載力標準值不小0.60kN,且應進行現場拉拔力試驗。空心磚砌塊基層墻體應選用通過摩擦或機械鎖定承載的錨栓。
我們按照最小值0.6KN計算錨栓數量:
4.1、公式為:N=W/0.5ƒms(N:每平方米錨栓錨固個數;ƒms-單個錨栓的抗拉強度值(kN))
4.2 錦州茂業大廈 N(30m) =W/0.5ƒms= 2.10/(0.5x0.6)=7.0個
結論是,有七個以上合格的錨栓,就能保證這個巖棉系統不脫落。
當然了,這里也有前提的,就是,首先錨栓質量必須合格,且施工工藝達到規范。在巖棉保溫系統中,由于錨栓對于系統安全至關重要,所以不能糊弄,不能使用再生料做的假冒偽劣產品,錨盤直徑最小得達到60mm,且錨盤本身得達到0.5KN的抗拉拔力。而且不能虛打,不能將釘芯和釘套提前套在一起再楔入墻中。
西爾斯節能科技有限公司是一家集設計、研發、生產、銷售為一體的大型保溫輔材生產企業。注冊商標為為:西爾斯SERS,被評為中國著名品牌。
主要生產各種節能保溫產品,包括:保溫釘(外墻專用保溫錨栓)、耐堿網格布、護角、保溫專用砂漿、塑料脹釘、塑料、尼龍錨栓的OEM加工。
公司生產基地位于中國最大保溫材料之鄉,河北省廊坊市。2014年基地投資*千萬元擴建新廠,占地面積50余畝。保溫釘生產能力達5億套,網格布生產能力達2千萬平米,保溫砂漿年生產能力達5000噸,年產值超過億元人民幣。經國家建筑材料測評中心測定均達到JG149-2003、JG158-2004、JG/T366-2012、JG/T841-1999標準。被中國質量信譽評價中心認定為:質量信得過單位和全國質量信譽服務AAA級企業。
西爾斯公司是一家生產保溫輔材的優質企業,擁有技術人員10人,高級工程師2人。在我國東北通過多年實驗與論證,在嚴寒酷暑中,產品性能十分穩定,注重品質。通過ISO9001國際質量管理體系認證。有獨立的實驗室和質量檢測辦公室。
我們一直秉承品牌發展戰略,用心打造節能品牌--西爾斯“SERS”。堅持走自主創新之路,與國外同類產品媲美。西爾斯節能科技有限公司作為保溫系統輔材的優質供應商,我們會做好產品,為子孫后代做放心工程。
沈陽西爾斯節能科技有限公司生產的保溫釘,均為國標產品,采用純原料工程PP,優質鍍鋅鋼釘,60mm直徑圓盤,增加了釘管和墻體之間的結合強度。耐候性能和抗老化性能好。全部產品均有國家質檢報告。

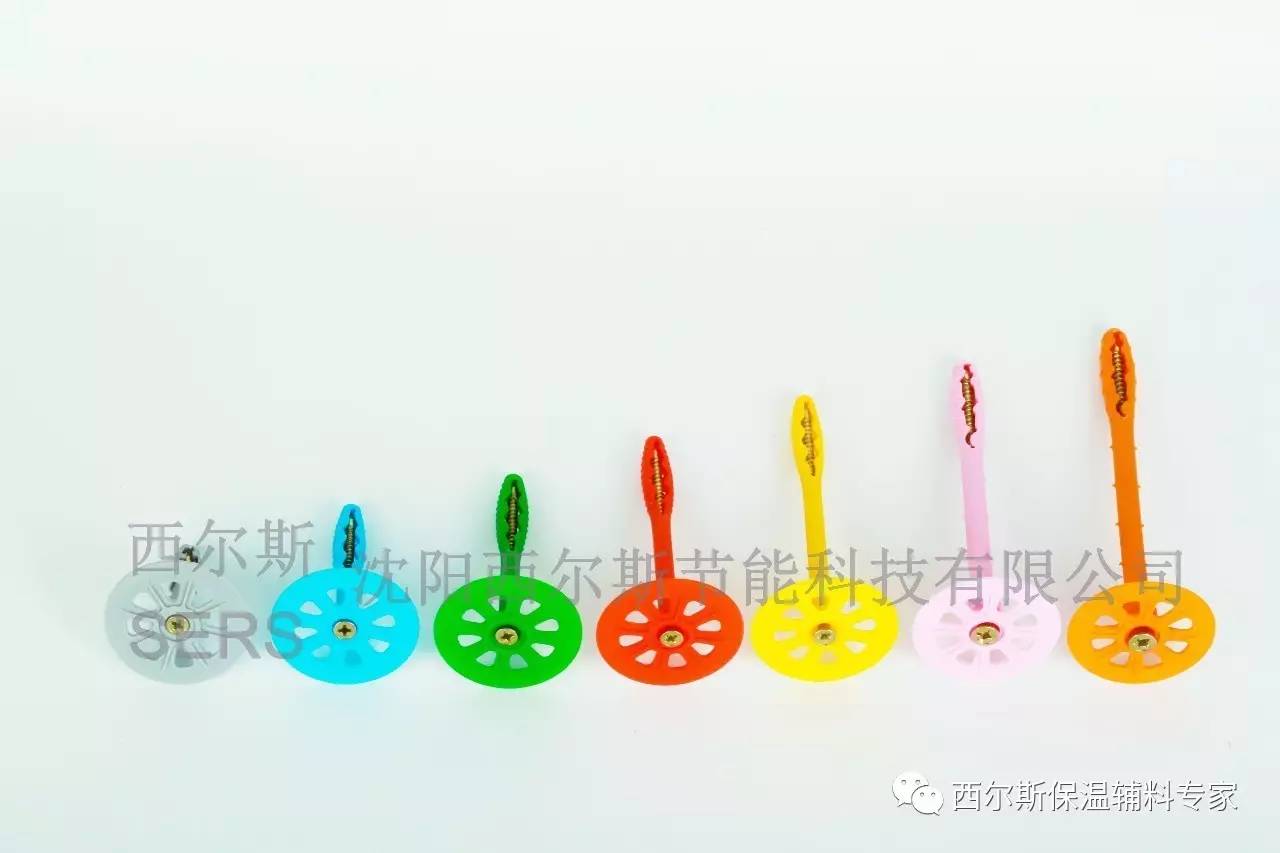

國標保溫釘

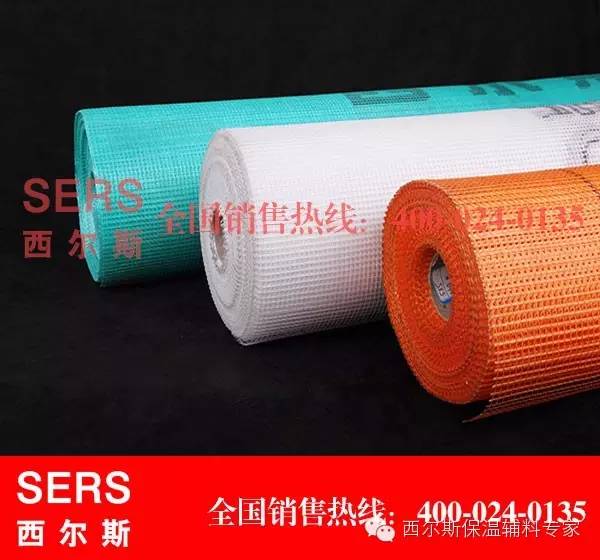

國標耐堿玻纖網格布

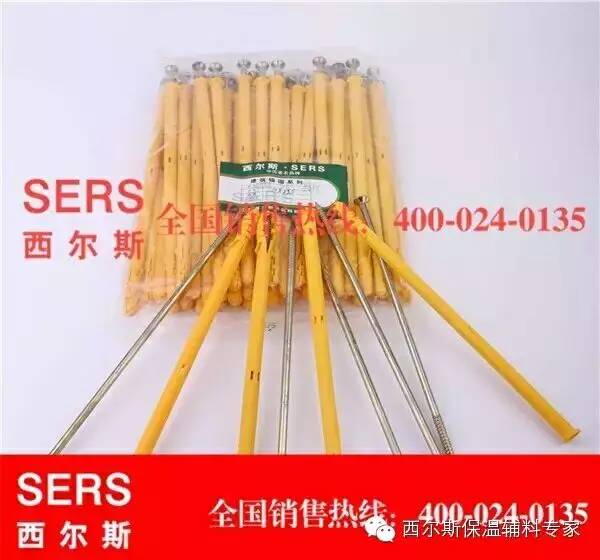

塑料脹釘

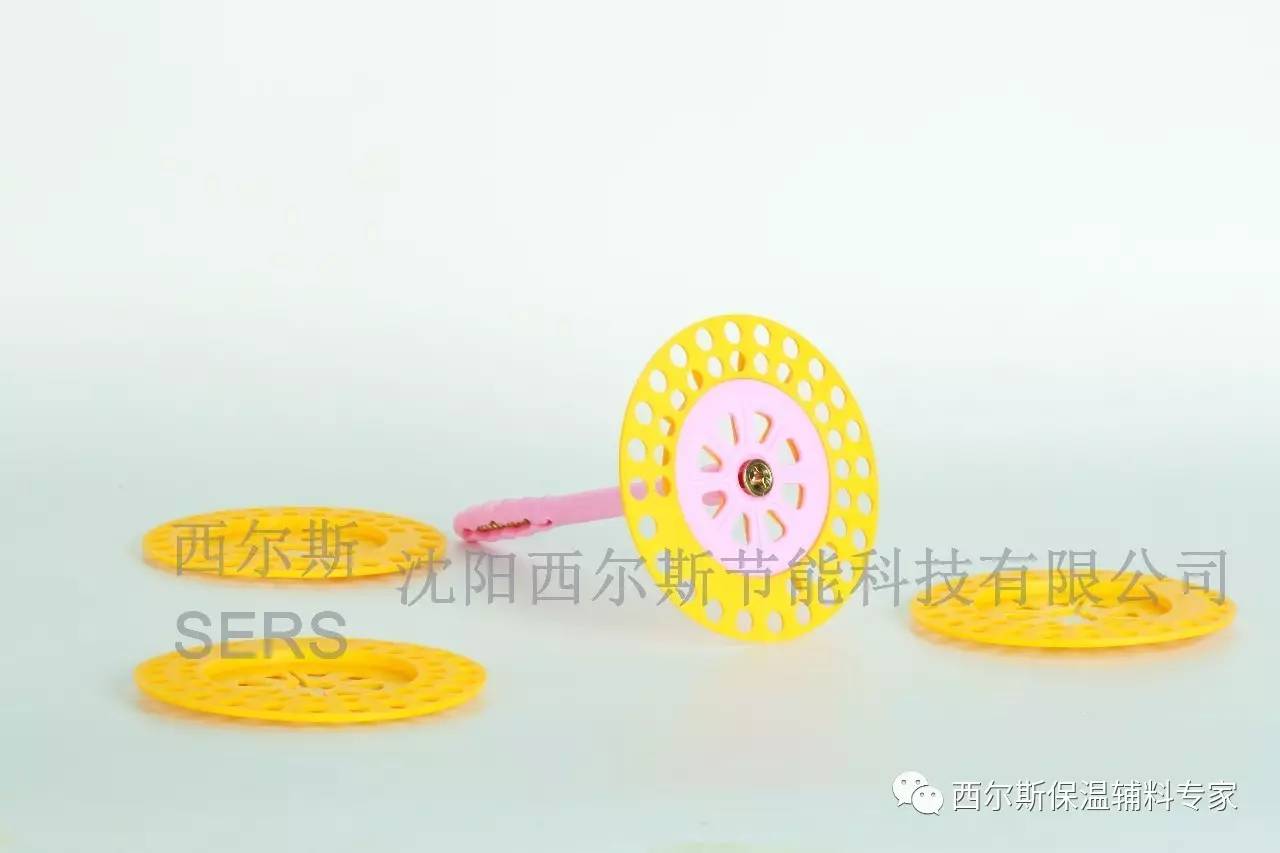

巖棉盤
